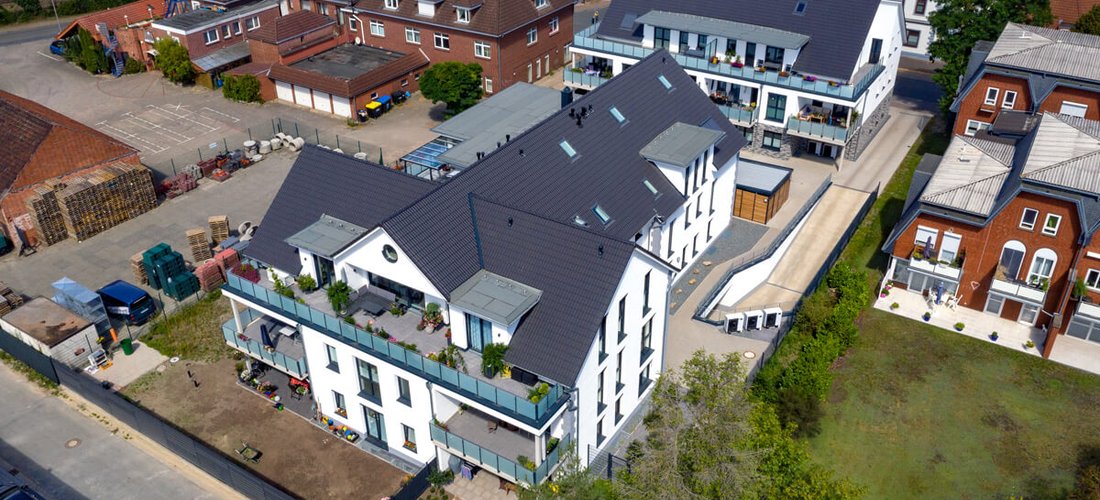

(Foto: Mitsubishi Electrics / Schierenbeck Gebäudetechnik e.K.)
Cityhof Weyhe wird mit Wärmepumpen-Kaskade versorgt
In Kirchweyhe, einem Ortsteil der Gemeinde Weyhe im niedersächsischen Landkreis Diepholz, wurde beim Bau zweier Wohn- und Geschäftshäuser mit 22 Einheiten auf eine besonders hohe Energieeffizienz geachtet: Fünf Luft/Wasser-Wärmepumpen mit je 11,2 kW Wärmeleistung bilden dabei eine Zweier- und eine Dreier-Kaskade. So konnte der KFW-Effizienzhaus-55-Standard deutlich übertroffen werden.
Das Konzept der in Kaskade geschalteten Mitsubishi Electric „Ecodan“ Luft/Wasser-Wärmepumpen, erdacht und umgesetzt von Schierenbeck Gebäudetechnik e. K. aus Schwarme, versorgen in einem Gebäude acht, im anderen zwölf Wohneinheiten an der Kirchweyher Bahnhofstraße. Die beiden Wohn- und Geschäftsgebäude, entworfen vom Architekturbüro Planerei in Weyhe, bilden die neue Ladenzeile entlang der Bahnhofstraße in Kirchweyhe.
In Kombination mit einer WDVS Fassaden-Dämmung aus Steinwolleplatten, Außenjalousien und einer dezentralen Wohnraumlüftung mit Wärmerückgewinnung konnte jeweils ein Primärenergiebedarf von 17,9 kWh/(m2a) (Gebäude mit zwölf Wohnungen) und 19,7 kWh/(m2a) (Gebäude mit acht Wohneinheiten) erreicht werden. Der Endenergiebedarf liegt bei beiden Gebäuden bei etwa 10 kWh/(m2a).
In Weyhe wurden für das kleinere Gebäude eine Zweier-Kasakde mit insgesamt 17,8 kW und eine Dreier-Kaskade mit insgesamt 26,5 kW Heizleistung eingeplant. Die Kaskadierung der fünf Ecodan Luft/Wasser-Wärmepumpen von Mitsubishi Electric bietet den Vorteil, dass sie gleichzeitig im Teillastbetrieb arbeiten können, wodurch sich ein großer Modulationsbereich zwischen minimaler Leistung der einzelnen Wärmepumpe und maximaler Leistung der Gesamt-Kaskade ergibt.
Dieses Zusammenspiel ist deutlich effizienter als eine Groß-Wärmepumpe, die in Volllast betrieben wird. Zudem bilden die einzelnen Wärmepumpen jeweils eine Redundanz, wenn eine andere Wärmepumpe einmal ausfallen oder gewartet werden sollte. Überdies halten einzelne Wärmepumpen länger, da ihre Gesamtlaufzeiten quasi aufgeteilt werden.
Steckbrief:
Mehrfamilienwohn-/ und Geschäftshäuser
in Weyhe
Objekt: | Mehrfamilienwohn-/ und Geschäftshäuser |
Ort: | Weyhe |
Baujahr: | 2020 |
Leistung in kW: | 38kw |
Wärmepumpen-Hersteller: | Mitsubishi Electric „Ecodan“ Luft/Wasser-Wärmepumpen |
Beteiligte Unternehmen: | Architekturbüro Planerei (Weyhe), Schierenbeck Gebäudetechnik e. K. (Schwarme) |
Anwendung: | Heizen |
Wärmequellen: | Luftwärme |
Technik: | Luft-Wasser-Wärmepumpe |
