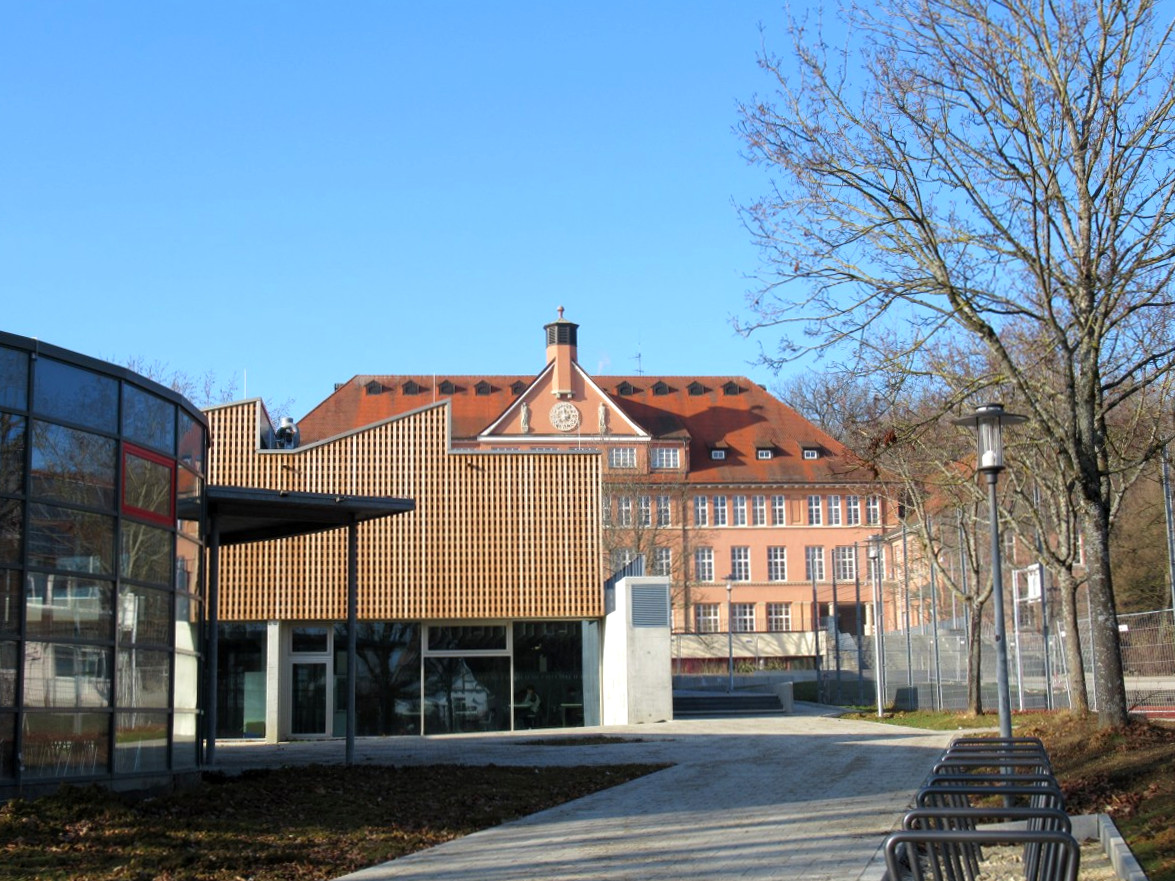

Neubau des Fachklassentraktes am Schubart-Gymnasium in Aalen (Foto: Schubart-Gymnasium - Partnerschule für Europa)

Neubau des Fachklassentraktes am Schubart-Gymnasium in Aalen (Foto: Schubart-Gymnasium - Partnerschule für Europa)

Aalen: Erdwärme wärmt Zuluft im Schubart-Gymnasium

Der 2019 fertiggestellte Fachklassentrakt des Schubart-Gymnasiums in Aalen wurde als Null-Energie-Schulgebäude konzipiert. Der naturwissenschaftliche Fachbau benötigt dabei nur so viel Energie, wie er selbst produziert. Damit die Zuluft im Winter gewärmt und im Sommer gekühlt wird, entstand ein 45 m langer Erdkanal mit 2,2 m2 Querschnitt. Den verbleibenden Wärmebedarf in der kalten Jahreszeit deckt das Blockheizkraftwerk des Altbaus. Eine Photovoltaik Anlage auf dem Dach versorgt die Schule mit Solarstrom.

Neben einer effizienten und kompakten Bauweise wurde anstelle einer komplexen Hautechnik auf ein integrales Klimakonzept gesetzt, das die natürlichen, passiven Quellen wie Licht, Thermik und Erdwärme nutzt. Durch gezielte Nutzung der natürlichen Ressourcen Licht, Thermik und Erdwärme werden die Betriebskosten für die größten Energieverbraucher Kunstlicht und Lüftung reduziert.

Das Erdkanal-Konzept stellt die Frischluftversorgung auf energiesparende Weise sicher und funktioniert überwiegend nach natürlichen Prämissen. Das Erdreich wird zur passiven Kühlung und Erwärmung der Zuluft über zwei Erdkanäle genutzt. Dadurch wird eine rein passive Kühlung der Zuluft im Sommer zur Komfortverbesserung genutzt. Bei niedrigen Außentemperaturen ist die Luftqualität ohne Zugerscheinungen gesichert.

Steckbrief:
Klassentrakt eines Gymnasiums in Aalen

Objekt: Klassentrakt eines Gymnasiums
Strasse: Rombacher Str. 30
Ort: 73430 Aalen
Baujahr: 01.06.2019
Beteiligte Unternehmen: Liebel Architekten (Aalen), Transsolar Energietechnik (Stuttgart), Ohligschläger Ribarek Roll Beratende Ingenieure (Aalen), Dr. Ing. Hottmann - Ingenieurbüro für Tragwerksplanung (Schwäbisch Gmünd), Geotechnik Aalen (Aalen), Jelli & Burkhard (Aalen), PBS Ingenieurgesellschaft (Aalen) IWB Aalen (Aalen)
Anwendung: Heizen & Kühlen
Wärmequellen: Erdwärme
Quelle: Schubart-Gymnasium
